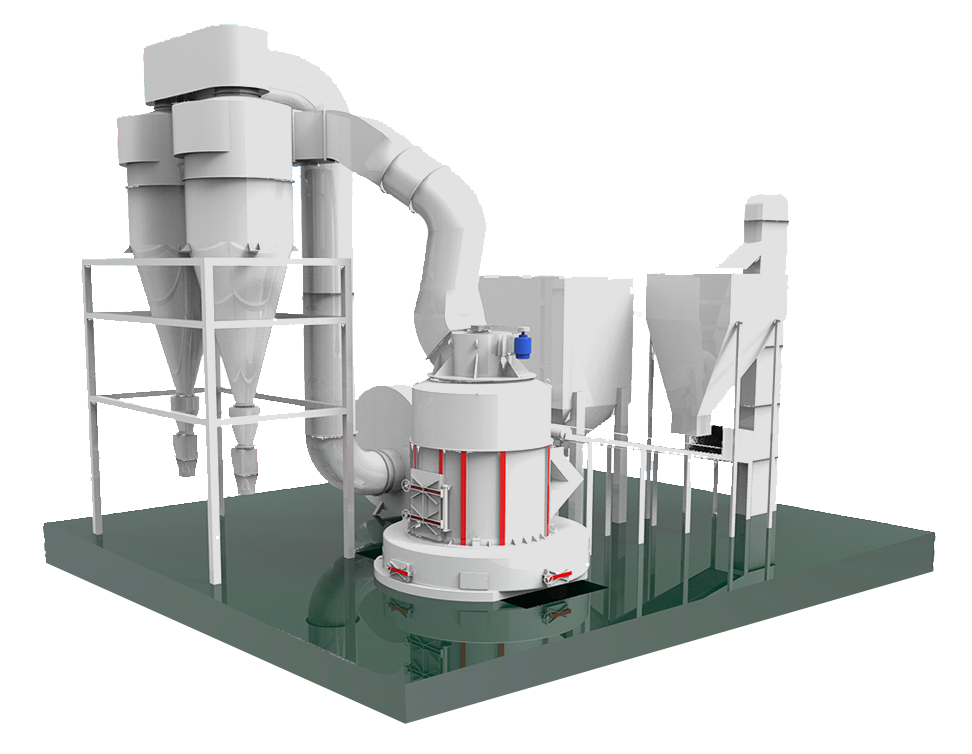

HD系列擺式磨粉機主要由主機、渦輪分析機、減速機，高壓鼓風機、管道系統組成。其中主機由磨輥總成（梅花架、鏟刀、磨輥、磨環）、進風蝸殼、鏟刀、主機罩殼組成。有颚式破碎機、畚鬥提升機、電磁振動給料機、儲料鬥、除塵鬥、電控櫃等輔助設備，用戶可以根據自身具體情況靈活調配。

工作原理：大塊狀物料經颚式破碎機破碎到所需粒度後，經提升機将物料送至料鬥，再經震動給料機均勻、定量、連續地送入主機磨室内研磨。

主機通過減速機帶動中心軸轉動，軸的上端連接着梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸旋轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料抛起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉産生向外到離心力（即擠壓力）将物料碾碎，由此而達到制粉目的。

粉磨後的分子随風機氣流上升，經選粉機進行分級，符合細度要求的分子随氣流管道進入大旋風收集粉器内，進行分離收集。再經過出粉閥排出即爲成品粉子。氣流由大旋風集粉器上端回風管吸入離心引風機，本機整個氣流系統是密閉循環的，并且是在負壓狀态下循環流動的。
